X-Pipe, H-Pipe и Y-Pipe: различия, конструкция и принципы работы

Выбор автомобильной выхлопной системы – важнейший аспект для любого автовладельца, стремящегося улучшить производительность и звук своего транспортного средства. Вихрелетные (straight-through) выхлопные системы и системы, включающие применение трубопроводов X-Pipe, H-Pipe и Y-Pipe оказывают большое влияние на характеристики автомобиля. Эти компоненты не только улучшают звуковые характеристики, но и способствуют увеличению мощности двигателя. Разберем различия между X-Pipe, H-Pipe и Y-Pipe, их конструктивные особенности и принципы работы.

X-Pipe

Конструкция

X-Pipe получил свое название благодаря форме креста (X), образованной при соединении двух выхлопных труб. Это перераспределительное устройство способствует равномерному распределению газов между обеими трубами.

Материалы, использованные для изготовления X-Pipe, играют ключевую роль в его производительности. Чаще всего используются нержавеющая сталь или алюминизированная сталь, что позволяет обеспечить долговечность и устойчивость к высоким температурам.

Принцип работы

Основной задачей X-Pipe является выравнивание потока выхлопных газов и снижение обратного давления. Когда выхлопные газы проходят через перекресток X-Pipe, они соединяются и перенаправляются в обе стороны выхлопной системы. Это улучшает поток газов и уменьшает сопротивление, что, в свою очередь, способствует увеличению мощности двигателя.

Практическое применение X-Pipe обычно находит в высокопроизводительных автомобилях, где значимо снижение обратного давления для достижения более высоких оборотов и мощности. Испытания автомобилей показали, что с использованием X-Pipe можно достичь прироста до 5-10 лошадиных сил в зависимости от конкретных условий работы двигателя.

Преимущества и недостатки

Применение X-Pipe имеет свои преимущества и недостатки. К основным плюсам можно отнести улучшение звука выхлопной системы, равномерное распределение выхлопных газов и потенциальное увеличение мощности. Однако следует отметить, что X-Pipe не всегда подходит для автомобилей с низкой мощностью двигателя, так как это может привести к избыточному охлаждению газов и снижению общей производительности.

H-Pipe

Конструкция

H-Pipe назван так из-за своей характерной формы буквы «H» и представляет собой более простую конструкцию по сравнению с X-Pipe. Он состоит из двух параллельных выхлопных труб, соединенных между собой перемычкой, образующей форму буквы «H».

Как и в случае с X-Pipe, основной материал для изготовления H-Pipe – нержавеющая сталь или алюминизированная сталь. Эти материалы обеспечивают высокую стойкость к коррозии и надежность эксплуатации.

Принцип работы

H-Pipe работает путем перераспределения выхлопных газов между двумя параллельными трубами. В отличие от X-Pipe, здесь перемычка помогает уравнять давление газов и снизить их общее количество, позволяя двигателю работать более эффективно.

H-Pipe обычно используется в двигателях с низкими и средними оборотами, так как он уменьшает вибрации и шумы, создаваемые выбросом газов. Частые пример применения H-Pipe можно видеть в грузовых автомобилях и автомобилях с большими двигателями V-образной конфигурации.

Преимущества и недостатки

Основные преимущества H-Pipe включают улучшение звуковой характеристики, снижение вибраций и шума, а также повышение эффективности выхлопной системы. К недостаткам можно отнести менее значительное увеличение мощности по сравнению с X-Pipe и более сложную установку, требующую точного подбора размеров.

Y-Pipe

Конструкция

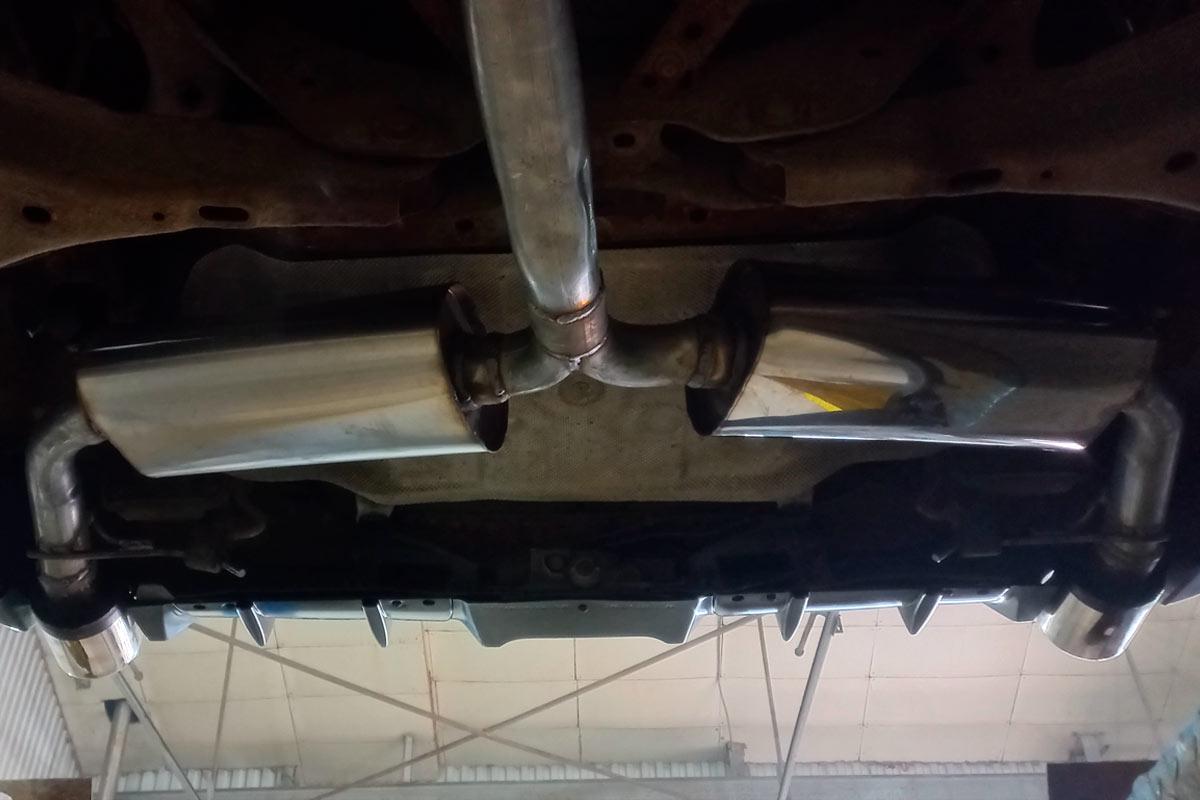

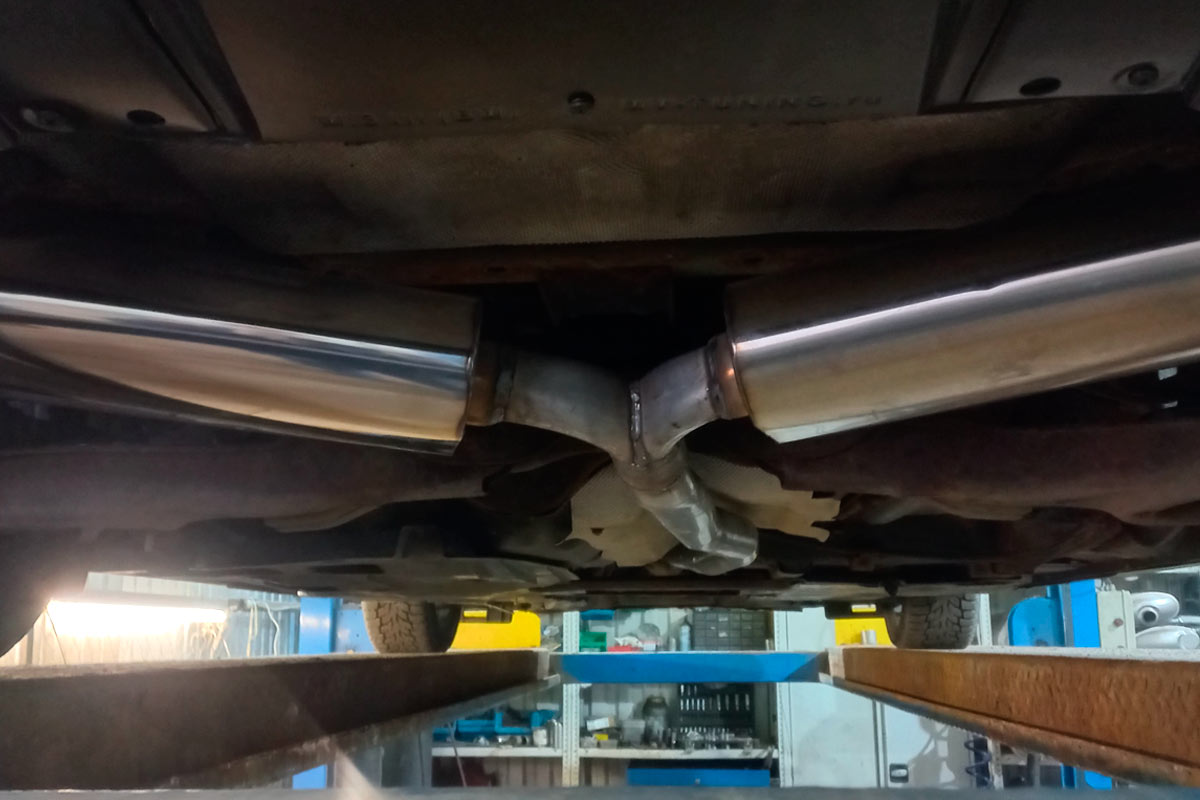

Y-Pipe назван благодаря своей форме буквы «Y». Этот тип выхлопной системы предназначен для объединения двух отдельных труб в одну. Y-Pipe широко используется в транспортных средствах, где требуется компактная и эффективная выхлопная система.

Основные материалы, применяемые для изготовления Y-Pipe, также включают нержавеющую сталь или алюминизированную сталь, что обеспечивает долговечность и устойчивость к высокой температуре.

Принцип работы

Основная задача Y-Pipe – вести газовую смесь от двух отдельных выхлопных труб и объединять в общую трубу. Такая конструкция позволяет уменьшить количество трубопроводов и сократить массу системы. Для автомобилей с V-образными двигателями, Y-Pipe является прекрасным решением для улучшения выпуска газов.

Y-Pipe часто используется в серийных автомобилях с меньшими габаритами, где установка многих труб невозможна из-за ограниченного пространства. Этот тип выхлопных систем позволяет эффективно использовать ресурсы и повысить производительность двигателя.

Преимущества и недостатки

Y-Pipe имеет ряд преимуществ, среди которых компактность, снижение массы системы и улучшение выпуска газов. Однако существует и ряд недостатков, таких как небольшое увеличение мощности и ограничение в применении для автомобилей с высокопроизводительными двигателями.

Сравнительный анализ

Каждый тип выхлопной системы – X-Pipe, H-Pipe и Y-Pipe – имеет свои уникальные конструкции, принцип работы и функциональные предназначения. Выполняя сравнительный анализ, важно учитывать, для каких автомобилей и двигателей они подходят и какую пользу приносят.

• Звук: H-Pipe — глубокий, ровный; X-Pipe — агрессивный, спортивный; Y-Pipe — зависит от конфигурации.
• Производительность: X-Pipe обеспечивает наибольшее снижение противодавления и прирост мощности на высоких оборотах; H-Pipe предлагает умеренное улучшение на низких оборотах; Y-Pipe — зависит от диаметра.
• Применение: H-Pipe — для комфортной езды и V-образных двигателей; X-Pipe — для гонок и тюнинга; Y-Pipe — для объединения двух труб в одну.

X-Pipe, благодаря своей конструкции, лучше всего подходит для высокопроизводительных автомобилей, где ключевым является увеличение мощности и улучшение звуковых характеристик. H-Pipe, в свою очередь, оптимален для мощных грузовых автомобилей, где приоритетом является снижение вибраций и общая эффективная работа двигателя. Y-Pipe идеально подходит для компактных автомобилей с ограниченным пространством, где необходима экономия веса и сохранение производительности.

Звуковые характеристики

Звук выпуска является важным аспектом для многих автовладельцев. X-Pipe обеспечивает более четкий, высокий и агрессивный звук, который подчеркивает мощность двигателя. H-Pipe, наоборот, создаёт более глубокий и «булькающий» звук, что также способствует улучшению общего акустического восприятия автомобиля. Y-Pipe, в отличие от своих конкурентов, способствует уравновешенному звуку, подходящему для серийных автомобилей.

Эффективность и мощность

Эффективность выхлопной системы и увеличение мощности также важны для улучшения производительности. X-Pipe оптимизирует поток газов и снижает обратное давление, что приводит к приросту мощности. H-Pipe действует более на снижение сопротивления и уравнивание давления, что делает его полезным для уменьшения шума и вибраций. Y-Pipe объединяет оба эти фактора, изыскивая компромисс между эффективностью и экономией пространства.

Заключение

Выхлопные системы X-Pipe, H-Pipe и Y-Pipe играют ключевую роль в производительности, звуке и эффективности автомобилей. Выбор подходящей системы зависит от множества факторов, таких как тип двигателя, желаемые характеристики и общий дизайн автомобиля. Дополнительное внимание при подборе материалов и точности установки позволит обеспечить максимальную производительность и долговечность системы.

Вне зависимости от того, какой тип выхлопной системы вы выберете, важно учитывать все технические аспекты и следовать рекомендациям специалистов. Это позволит достичь оптимальных результатов и насладиться всеми преимуществами выбранной системы.
